BOSE SUB1 有源低音箱
l 产品描述
产品概述

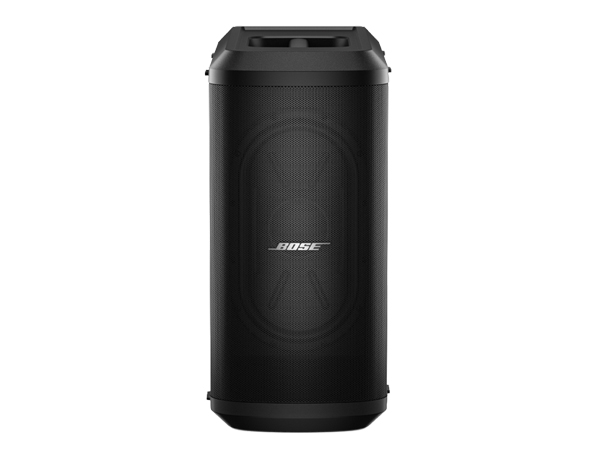

Sub1 低音箱是一款便携式有源低音箱，几乎可与任何便携式 PA 完美结合使用，提供低至 40 Hz 的低音表现。这款音箱
采用独特的 7 英寸 × 13 英寸长冲程 RaceTrack 扬声器单元，搭配纤薄箱体，提供与传统 12 英寸低音单元媲美的性能，
同时又避免了笨重的外形，为您的车辆和舞台节省更多空间。与 Sub2 低音箱相比，Sub1 是 Bose L1 Pro32 系统更紧凑

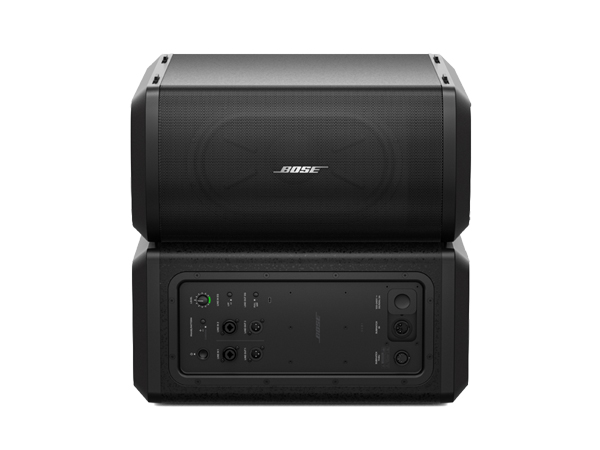

的低音箱选择，可通过单根 SubMatch 线缆实现无缝连接。您可以堆叠多个 Sub1 低音箱以实现更出色的低音效果，也可
以采用心形模式，实现低音的指向性控制。Sub1 低音箱几乎适合用于任何空间，轻松实现强劲低音性能。
关键特性
为便携式扩声系统添加强大低音，提供低至 40 Hz 的低音表现
从车辆到舞台，纤薄设计适合各种空间，采用独特的 7 × 13 英寸长冲程 RaceTrack 扬声器单元，性能可与传统 12 英寸低音单
元媲美，同时占用的空间更小
可堆叠多个 Sub1 低音箱以获得更强低音，也可采用心形模式，以获得集中的指向性低音，将能量集中投射到前方并减少啸叫
通过专有的 SubMatch 连接功能与 Bose L1 Pro32 便携式线性阵列扬声器无缝结合，该功能利用一根线缆同时传输电源和
音频
可通过线路输入和输出与其他有源扬声器配合使用并提供多种可选的分频模式；另外，集成的螺纹安装杆，可配合 Bose S1
Pro 多功能音乐系统以及更多系统一起使用
l 性能参数
系统性能
型号名称 Sub1
系统类型 有源低音箱
频率响应 (–3 dB) 1 40 Hz 至 180 Hz
频率范围 (-10 dB) 32 Hz 至 250 Hz
标称垂直覆盖模式 0°
标称水平覆盖模式 全方向（心形模式下，背后衰减 10dB）
距离为 1 米时计算的最大 SPL，连续2 118.6 dB
距离为 1 米时计算的最大 SPL，峰值2 124.6 dB
分频点 200 Hz
扬声器单元
低频 1 × RaceTrack 低音单元 7 × 13 英寸
低频音圈尺寸 2 英寸
单元保护 动态限幅
功放
类型 D 类
低频功放通道 480 W
冷却 对流冷却
内置混音器
通道 两个
通道 1 和 2 输入：音频类型 XLR 或 1/4 英寸 TRS 组合型接口（麦克风/乐器/线路）
通道 1 和 2 输入：阻抗 100 KΩ
通道 1 和 2 输入：通道增益 +10 dB 至 +45 dB；从输入到扬声器单元，由音量控制器控制
通道 1 和 2 输入：最大输入信号 +24 dBu
通道 1 和 2 输出：音频类型 XLR 接口，线路电平、全频段信号
SubMatch 输入：音频类型 Bose 专有多针线缆
SubMatch 环出：音频类型 Bose 专有多针线缆
LED 指示灯 待机，相位/模式选择，输入 EQ 选择，输出 EQ 选择，信号/削波指示灯
交流电源
交流电源输入 100 – 240 VAC（±20%，50/60 Hz）
输入：电气类型 IEC、SubMatch
初始开机浪涌电流 120 V 时为 14.9 A；230 V 时为 29.3 A
交流电源中断 5 秒后的浪涌电流 120 V 时为 5.8 A；230 V 时为 32.0 A
