BOSE L1 Pro16 便携式线性阵列扬声器系统
l 产品描述
产品概述

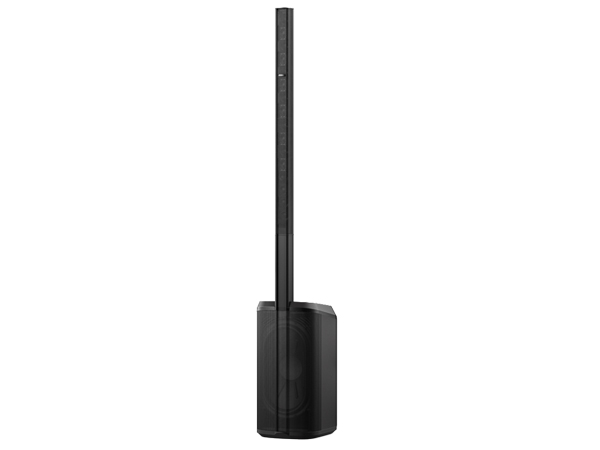

L1 Pro16 便携式线性阵列扬声器系统兼顾强劲音响效果和便携性，具有设计简单、声压级大以及低频范围宽广的优点。凭借由 16 个扬声
器单元组成的铰接排列的 J 形线性阵列，L1 Pro16 可提供 180 度的水平覆盖范围，尤其适合中小型俱乐部、酒吧及其他场所使用。集成
的低音箱采用了 RaceTrack 扬声器单元，可提供强大低音效果，同时又避免了笨重外形；内置多通道混音器可提供均衡控制、混响和
幻象电源，另有蓝牙无线传输功能，并可访问完整的 ToneMatch 预设库；可使用手机通过直观的 L1 Mix 应用程序进行无线控制。
L1 Pro16 可为 DJ、歌手/歌曲作者和小型乐队提供宽广的频带范围和卓越的清晰度——以展现最佳才华，轻松投入演出。
关键特性
L1 Pro 系统拥有更好的便携性和更宽广的频率响应，兼顾强劲音响效果和便携性，尤其适合中小型俱乐部、酒吧及其他场所使用
为歌手/歌曲作者、移动 DJ 和小型乐团等演出者提供出色的全频音质和一致的音色平衡
扩展频率的 J 形线性阵列具有 16 个铰接排列的 2 英寸钕磁铁扬声器单元和 180 度的宽广水平覆盖范围，可保持卓越的人声和乐器清晰度
集成的低音箱采用 10 × 18 英寸长冲程 RaceTrack 低音单元，小巧外形带来更强低音效果，性能可与传统 15 英寸低音单元媲美，但占用的
空间更小

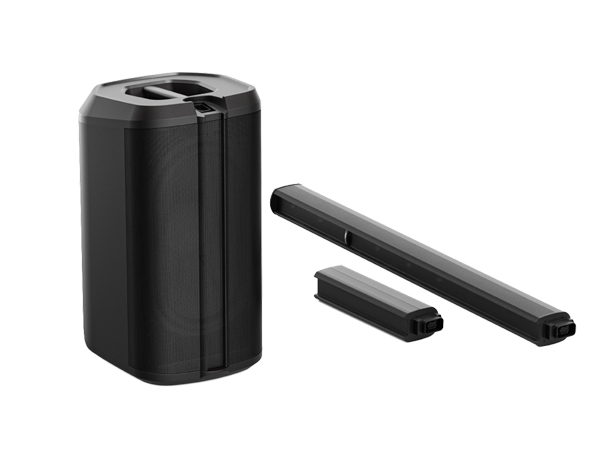

模块化的三件式系统易于装箱、携带和设置，可轻松从车上搬到演出场地
系统均衡提供了多种优化预设，分别适合现场音乐演出、播放音乐唱片等
内置混音器，具有 2 路 XLR-1/4 英寸组合型幻象电源输入以及 1/4 英寸和 1/8 英寸（3.5 毫米）的辅助输入，可轻松连接各种音源，另有蓝牙无
线传输功能，并可访问系统均衡和 ToneMatch 预设库，可通过发光控件调节音量、音色和混响
可通过专用 ToneMatch 端口添加更多乐器和其他音源；仅需一根连接线便可在系统和 Bose T4S 或 T8S 混音台（需另配）之间传输电源
和数字音频
使用智能手机上的 L1 Mix 应用程序进行无线操控，实现即时设置调整，可在房间边走动边倾听音效并进行微调，并可访问自定义均衡的
ToneMatch 预设库
通过蓝牙从兼容设备无线传输高质量音频
l 性能参数
系统性能
型号名称 L1 Pro16
系统类型 有源线性阵列，自带集成式低音箱，内置三通道数字混音器
频率响应 (–3 dB) 1 42 Hz 至 16 kHz
频率范围 (-10 dB) 31 Hz 至 18 kHz
标称垂直覆盖模式 0°/30°
垂直波束类型 J 形
标称水平覆盖模式 180°
距离为 1 米时计算的最大 SPL，连续2 118 dB
距离为 1 米时计算的最大 SPL，峰值2 124 dB
分频点 200 Hz
扬声器单元
低频 1 个 RaceTrack 低音单元 10 x 18 英寸
低频音圈尺寸 3 英寸
中高频 16 个铰接排列的 2 英寸扬声器单元
中高频音圈尺寸 3/4 英寸
单元保护 动态限幅
功放
类型 双通道、D 类
低频功放通道 1000 W
中高频功放通道 250 W
冷却 对流冷却

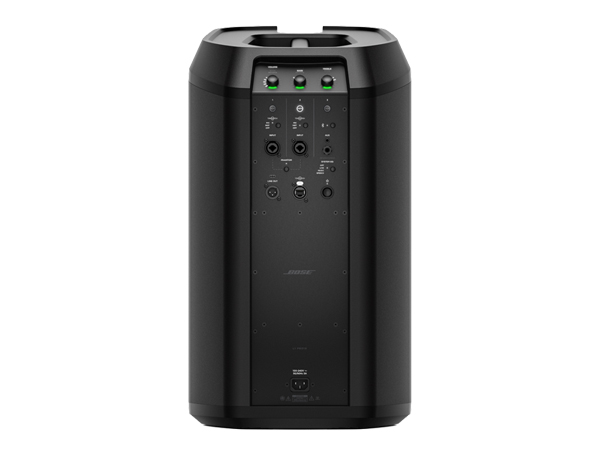

内置混音器
通道 三个
通道 1 和 2 输入：音频类型 XLR 或 1/4 英寸 TRS 组合型接口（麦克风/乐器/线路）
通道 1 和 2 输入：输入阻抗 10 KΩ (XLR)；2 MΩ (TRS)
通道 1 和 2 输入：微调 模拟增益步进：0dB、12dB、24dB、36dB、45dB，由 DSP 自动选择和补偿
通道 1 和 2 输入：通道增益 –100 dB 至 +75 dB (XLR)；–115 dB 至 +60 dB (TRS)；从输入到扬声器单元，由音量旋钮控制
通道 1 和 2 输入：最大输入信号 +10 dBu (XLR)；+24 dBu (TRS)
通道 3 输入：音频类型 1/8 英寸 TRS（立体声汇总线路）、1/4 英寸 TRS（线路）、蓝牙音频流
通道 3 输入：输入阻抗 40 KΩ (3.5 mm)；200 KΩ (TRS)
通道 3 输入：通道增益 –105 dB 至 +50 dB（3.5 毫米）；–115 dB 至 +40 dB (TRS)；从输入到扬声器单元，由音量旋钮控制
通道 3 输入：最大输入信号 +11.7 dBu (3.5 mm)；+24 dBu (TRS)
ToneMatch：音频类型 RJ-45 接口用于 ToneMatch 线缆连接，可实现 T4S/T8S ToneMatch 数字混音台的数字音频和电
源连接
输出：音频类型 XLR 接口，线路电平、全频段信号
蓝牙功能 是
蓝牙类型 AAC 或 SBC 用于音频流、LE 用于系统控制
通道控制 3 个数字旋钮
幻象电源 通道 1 和 2
LED 指示灯 待机、通道参数、信号/削波、静音、幻象电源、ToneMatch、蓝牙LED、系统 EQ
交流电源
交流电源输入 100–240 VAC（±20%，50/60 Hz）
输入：电气类型 IEC
初始开机浪涌电流 120 V 时为 15.7 A；230 V 时为 28.4 A
交流电源中断 5 秒后的浪涌电流 120 V 时为 2.4 A；230 V 时为 8.1 A
外观
颜色 黑色
箱体材料 功放底座：高强度聚丙烯
延长杆和阵列音柱：高强度 ABS
网罩材料 粉末涂层的穿孔钢板
产品尺寸（高 × 宽 × 深） 2011 × 355 × 456 毫米（79.2 × 14.0 × 18 英寸）
配送尺寸（高 × 宽 × 深） 1118 × 460 × 650 毫米（44.02 × 18.11 × 25.59 英寸）
净重3 23.0 千克（50.6 磅）
装运重量 28.4 千克（62.6 磅）
随附配件 阵列便携袋、IEC 电源线
可选配件 L1 Pro16 系统便携包、L1 Pro16 保护套
质保期 2 年
